FormCalc Diagramme Teil 5 - Automatisch vergrößerndes, gestapeltes Säulendiagramm
//
FormCalc Charts Pt.5 - Auto-resizing, stacked Bar Charts

Dies ist eine Weiterentwicklung von dem gestapelten Säulendiagramm, dass ich vor einiger Zeit geposted habe.
Bei dem alten Beispiel störte mich die Beschränkung auf einen bestimmten Wertebereich.
War dieser nicht ausreichend groß dimensioniert, wuchs das Diagramm mitunter oben aus dem Darstellungsbereich heraus.

Mit einer kleinen Ergänzung im Berechnungsalgoritmus ist dies nun aber kein Problem mehr.

Mittels eines Faktors kann der Wertbereich beliebig groß definiert werden.
Dafür prüft eine For-Schreife, ob das größte aller Gesamtergebnisse innerhalb eines bestimmten Bereichs liegt.
Trifft dies zu, wird dann ein Faktor anhand dieses Wertes berechnet, der später in die Berechnung der Balken einbezogen wird.

Des Weiteren wird eine Formularvariable "RenderChart" verwendet, die verhindert, dass der Trigger das Diagramm auch neu berechnet, wenn gar keine Änderung an den Eingabedaten vorliegt.
Mit einem If-Ausdruck wird das ganze Berechnungsskript umfasst und nur dann ausgeführt, wenn die Formvariable den Wert "true" hat.


This is an upgrade of the stacked bar chart I've posted a while ago.
In this old example I get bothered by the limitation of the range of values.
If it was to small the chart began to grow out of the displaying area.

But, with a small addition to the algorithm I was able to solve this problem.

With the use of a factor the range of values can be as large as you like.
Therefor a for-loop is used, which checks if the largest of all total results is within a specific range.
If so, the factor will be calculated by this value and later reused to calculate the bars.

In addition a form variable "RenderChart" is used to suppress a recalculation of the charts if there has been no changes to the input values.
With an if-expression which surrounds the whole calculation script, the script is only executed if the form variable has the value "true".

FormCalc-Skript
//
FormCalc script:

var Check = RenderChart.value
if (Check eq "true") then
var Factor
var MaxInput = Max(Input.Table.ChartValues[*].Sum)
var Fmin
var Fmax
for f = 0 upto 9950 step 50 do
Fmin = f
Fmax = Fmin + 50
if (Within(MaxInput, Fmin, Fmax) eq 1) then
Factor = 1 / (Fmax / 100)
endif
endfor

var nRows = Input.Table.ChartValues.instanceManager.count
_Chart.setInstances(nRows)
var nColumns = Input.Table.ChartValues[nRows -1].Col.instanceManager.count
Chart[*].Stack._Bar[*].setInstances(nColumns)
Chart[*].Labels._Label[*].setInstances(nColumns)

for i=0 upto nRows -1 step 1 do
for j=0 upto nColumns -1 step 1 do
var BarValue = Input.Table.ChartValues[i].Col[j].Amount
for y = 10 downto 0 step 1 do
Output.yAxis.Mark[y].Mark.value.text.value = Round((10 - y) * 10 / Factor)
endfor

var nColor = Choose( j + 1, ;Instance (+1) = position in this list
"238,0,0", ;Red
;"255,48,48", ;FireBrick
"255,99,71", ;Tomato
"255,127,80", ;Coral
"255,140,0", ;DarkOrange
"255,165,0", ;Orange
"255,215,0", ;Gold
"255,255,0", ;Yellow
;"238,238,0", ;Yellow2
"154,205,50") ;YellowGreen
Chart[i].Stack.Bar[j].BarGraph.value.rectangle.fill.color.value = nColor
Chart[i].Stack.Bar[j].BarGraph.value.rectangle.edge.color.value = nColor

if (BarValue > 0) then
Chart[i].Stack.Bar[j].presence = "visible"
else
Chart[i].Stack.Bar[j].presence = "invisible"
endif

var ChartMod = UnitValue(BarValue, "in") / 25.4
Chart[i].Stack.Bar[j].BarGraph.h = UnitValue(ChartMod, "in") * Factor
Chart[i].Labels.Label[j].BarValue.h = UnitValue(ChartMod, "in") * Factor
Chart[i].Labels.BarTotal = Input.Table.ChartValues[i].Sum
Chart[i].Labels.BarLabel = Input.Table.ChartValues[i].Label

if(BarValue * Factor >= 3) then
Chart[i].Labels.Label[j].BarValue.value.text.value = Input.Table.ChartValues[i].Col[j].Amount
else
Chart[i].Labels.Label[j].BarValue.value.text.value = ""
endif

var ContainerHeight = UnitValue(Chart.h, "in")
var MoveHeight = UnitValue(Input.Table.ChartValues[i].Sum, "in") / 25.4 * Factor
Chart[i].Stack.y = ContainerHeight - MoveHeight
Chart[i].Labels.y = ContainerHeight - MoveHeight - UnitValue("5mm", "in")
endfor
endfor
endif


Beispiele gestapelter Balkendiagramme
//
Stacked Bar Charts Examples

Wertebereich 0 - 150 // Range of values 0 - 150

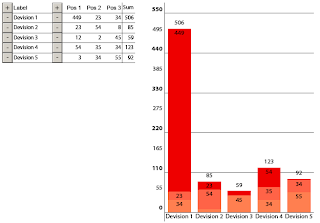

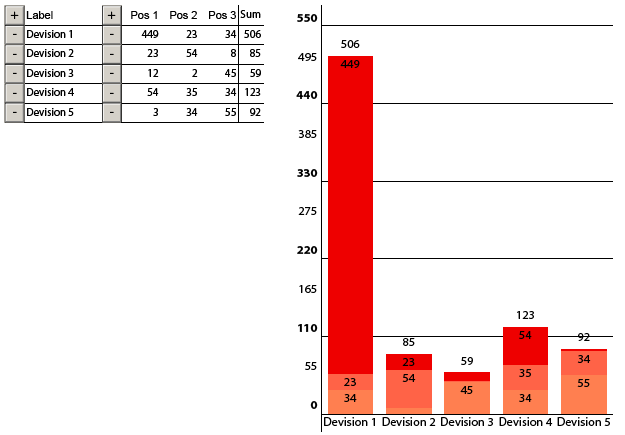

Wertebereich 0 - 550 // Range of values 0 - 550

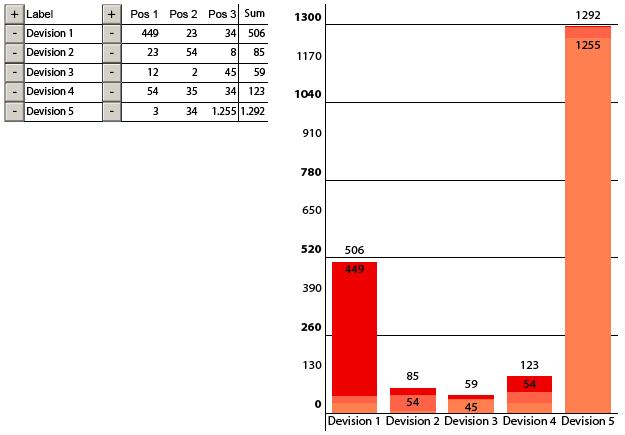

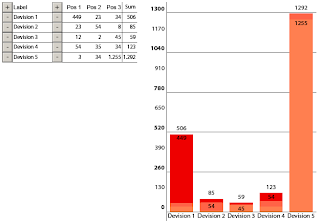

Wertebereich 0 - 1300 // Range of values 0 - 1300




Bespiel-Formular
//
Sample form:
https://files.acrobat.com/a/preview/d9eaad0a-fea0-4303-8fd4-74a24fadb6fc
